1.TWR 1500概述

TWR1500是TDSR公司根据轨道交通行业特点专门打造的产品之一,性能稳定,测距准确,刷新率高,体积小巧,还大大加强了数据通信功能,测距的同时可以进行数据传输,最大通信速率可达1Mbps,满足轨道交通信号项目的要求。

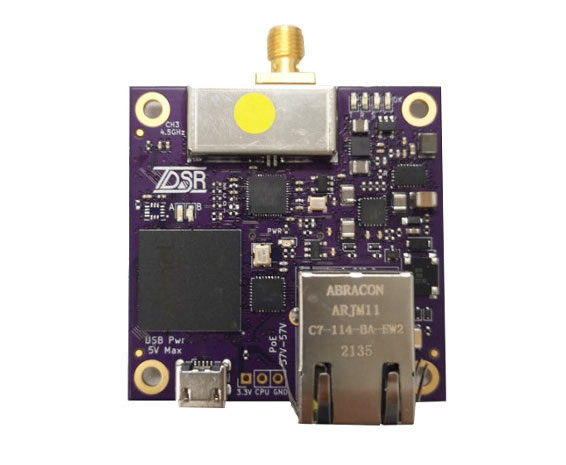

TWR1500

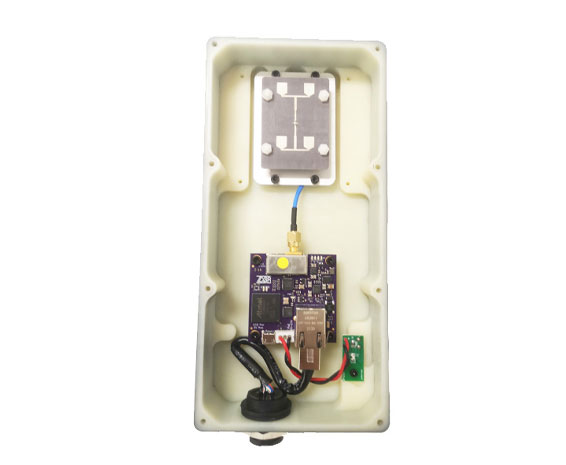

TWR1500内部图
TWR1500 IP67封装图

主要参数列表

参数类型 TWR1500
模块尺寸 50mm x 50mm(裸板)
工作电压 5V-48VDC
测距精度 ±5cm
最大测距范围 500m
测距频率 200 Hz
数据接口方式 RJ45
通信速率 最大1Mbps(实测)
功耗 小于2W
工作温度 -40~85℃
工作湿度 95%,不结霜
防护等级 IP67
频率范围 6.25 GHz -6.75GHz

2、测距与通信

测距参数 性能
测距原理 脉冲双向飞行时间(TW-TOF)、惯导预算
最大测距距离 视距:500m
精确度(3次标准偏差) 3.1cm
准确度(偏置误差) ±5cm
最大测距刷新率 200Hz
最大波特率 1Mbps (实测)

致力于超宽带(Ultra Wide Band,简称UWB)射频和雷达技术的应用推广,我们的测距传感器可以为轨道交通信号系统提供在轨车辆高刷新率、高精度位置和速度数据,大大提高在轨运行车辆的密度从而提高整体运营效率。
